• HD-LINK

    Digital Media Interface

HD-LINK Digital Media Interface

La rivoluzione nel mondo delle interfacce si chiama ‘HD-LINK’

  • Smartphone Wireless Mirroring

  • High definition Navigation

  • Parking Assist support

  • Front-View and Rear-View Camera

  • User Settings Mode

Digital Multi Interface HD-LINK si integra con

Audi, Bmw, Mercedes e Volkswagen

  • Specificatamente progettato per le più recenti vetture dotate di unità principale con monitor separato LVDS
  • Rende disponibile ingressi in formato HDMI, permettendo così l’utilizzo di svariati dispositivi con qualità video in alta definizione
  • Segnale LVDS digitale per la migliore qualità visiva dei sistemi di navigazione nel campo automotive
  • In base all’angolo di sterzo permette la visualizzazione di linee guida dinamiche (PGS, Parking Guide System), nonché rende sempre disponibile la visualizzazione della grafica dei sensori di parcheggio (PDC, Parking Distance Control) qualora già presenti nel veicolo
  • Ingresso per REAR camera con attivazione automatica tramite informazioni Can-Bus del veicolo quando disponibili, per la migliore esperienza possibile di ausilio al parcheggio
  • Ingresso per FRONT camera & Omni View interconnessi automaticamente con la logica della leva del cambio:
    – Inserendo la modalità marcia avanti “D” dalla posizione di parcheggio “P” è possibile visualizzare automaticamente la camera anteriore per un periodo di tempo programmato (8 secondi, 10 secondi, 15 secondi) per tornare automaticamente alla schermata precedente
    – Inserendo la la modalità retromarcia “R” dalla posizione di parcheggio “P” oppure marcia avanti “D” lo schermo commuterà automaticamente alla retrocamera, per poi passare alla camera frontale (se installata) e viceversa ad ogni cambio di marcia (ad esempio durante l’uscita da un parcheggio) fino alla conclusione del periodo di tempo programmato
  • 1 Ingresso AV disponibile in formato CVBS videocomposito / 1 Uscita Audio stereo
  • Pienamente supportato il segnale FULL DIGITAL del display originale dei veicolo fino a 12 millioni di pixel
  • Accesso alle impostazioni tramite i comandi originali dei veicoli in ambiente ottimizzato per ottenere la massima immediatezza e semplicità d’uso
  • Interfaccia di piccolo ingombro e semplice installazione

High-Definition Smartphone Wireless

HD-LINK Digital Multi Interface + APCAST

1234

HDMI TO LVDS

(Digital to digital)

Dimentica la parola “distrubo” dallo schermo!

Inizia da qui la tanto attesa conversione dei segnali ad alta definizione! HD-LINK è la risposta per aprire il capitolo dell’era digitale in auto.

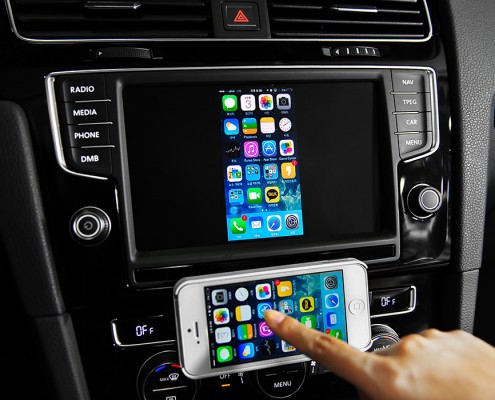

Aggiungendo un dispositivo di conversione del segnale è possibile avere in pochi istanti il Mirror del proprio smartphone.
Il segnale digitale in ingresso viene inviato direttamente al monitor di bordo della vettura, senza perdita alcuna di segnale . Si potrà così ottenere la migliore qualità dell’immagine del proprio smartphone tramite Wi-Fi. Con APCAST è garantita la migliore qualità dell’immagine per un sistema di wireless mirroring.

apcast-hdlink

High-Definition Navigation system

HD-LINK Digital Multi Interface + Set-top box Navigation

DIGITAL - LVDS

(Digital to digital)

L’uscita video dei moduli di navigazione per uso automotive è in formato RGB o talvolta ancora CVBS, una qualità comunemente molto scadente.La successiva rielaborazione del segnale e conseguente decomposizione impone di fatto una risoluzione delle immagini spesso diversa dalla combinazione di colori originata dal software di navigazione.
Quindi la struttura diventa ancora più instabile se viene interposto anche una pellicola touch capacitiva.
Come superare questi problemi ricorrenti?
HD-Link è la liberazione al 100% di questi casi! Speciali Set-top box di navigazione con uscita digitale consentono il passaggio diretto del segnale tramite cavo HDMI, senza nessuna carenza a livello di immagine e con una velocità di rielaborazione della stessa non paragonabile con nessun altro sistema.

12

Parking Guide System & Front-View Camera

HD-LINK Digital Multi Interface + Rear & Front Camera

PGS & PDC

(Parking Guide System & Parking Distance Control)

Maggiore sicurezza nelle manovre di parcheggio grazie ad un sistema di assistenza al parcheggio efficace.
Collegati al movimento dello sterzo queste si trasformano in linee guida dinamiche (PGS) e riconoscono un ostacolo segnalato dai sensori di parcheggio grafici (PDC),qualora già installati nel veicolo: queste funzioni sono supportate allo stesso tempo. L’interfaccia HD-LINK infatti permette di visualizzare sul monitor del veicolo sia la grafica dei sensori di parcheggio (se installati in origine) che le linee guida della retrocamera in postmontaggio.

E’ finita l’era dei movimenti rallentati per il timore di incappare in un ostacolo: il guidatore è sicuro di avere tutte le informazioni necessarie allo stesso tempo sul medesimo schermo.

Front-View Camera

(commutazione automatica alla camera frontale)

Poiché il fattore di rischio fuori l’angolo di visuale della persona è sempre presente nella parte anteriore, attualmente è data molta importanza alla camera anteriore allo stesso modo della telecamera posteriore.

HD-LINK offre la possibilità di gestire una vista frontale dalla semplice camera frontale fino ad un sistema aroundview 360° in base al tipo di camera che verrà installata nel veicolo. Automaticamente verrà visualizzata l’immagine della camera frontale non appena il guidatore metterà la marcia avanti “D” sia dalla posizione di parking “P” che dalla posizione di retromarcia “R”.

 Il display, dopo un periodo di tempo selezionabile dall’utente, ritornerà a visualizzare l’immagine precedentemente utilizzata

.

HD-LINK User Settings Mode

HD-LINK Digital Multi Interface – Interface Only

  • Audi MMI 3G

    Menù impostazioni

  • Audi MMI 3G

    Colore, luminosità e contrasto

  • Audi MMI 3G

    Dimensione e posizione immagine

  • Audi MMI 3G

    Impostazioni camera frontale

  • Audi MMI 3G

    Impostazioni retrocamera

  • Bmw NBT

    Menù Impostazioni

  • Bmw NBT

    Colore, luminosità e contrasto

  • Bmw NBT

    Impostazioni camera frontale

  • Mercedes NTG 5.0

    Menù Impostazioni

  • Mercedes NTG 5.0

    Colore, luminosità e contrasto

  • Mercedes NTG 5.0

    Impostazioni retrocamera

  • Mercedes NTG 5.0

    Menù specifiche interfaccia

  • Volkswagen Discover PRO

    Start screen

  • Volkswagen Discover PRO

    Menù Impostazioni

  • Volkswagen Discover PRO

    Menù dispositivi associati

  • Volkswagen Discover PRO

    Colore, luminosità e contrasto

  • Volkswagen Discover PRO

    Impostazioni retrocamera

1234567891011121314151617

User Settings Mode

(impostazioni HD-LINK)

Le impostazioni di HD-LINK (Settings Mode) sono gestibili attraverso pochi semplici gesti e dall’utilizzo intuitivo tramite il display della vettura ed i comandi originali. Gli ingressi HDMI, la navigazione, le camere frontale e posteriore, così come le dimensioni e la posizione di ogni schermata, la luminosità, il contrasto, ecc possono essere facilmente modificati anche dall’utilizzatore finale, senza dovere accedere direttamente all’interfaccia.
E’ così possibile visualizzare tutte le informazioni in unico menù accessibile direttamente dallo schermo della vettura, una operazione semplice e veloce.

BMW IW06B-N23, User Settings

HD-LINK Caratteristiche del prodotto

HD-LINK High-Definition Multimedia Interface

Dimensioni: Lunghezza: 142mm / Larghezza: 91 mm / Altezza: 22mm

CONNESSIONI – DAVANTI

1) POWER/CAN (ingressi alimentazioni e linee Can)
2) MODE (pulsante attivazione forzata)
3) TOUCH IN (ingresso per touch panel)
4) AV IN/OUT (ingressi AV)
5) DIP SWITCH (regolazioni DIP switch)

CONNESSIONI – DIETRO

6) HDMI-IN (ingresso dispositivi HDMI)
7) 5V USB POWER (uscita alimentazione 5V)
8) NAVI IN (ingresso HDMI per navigazione)
9) UART I/F (porta comunicazione UART)
10) LVDS OUT (uscita LVDS vettura)

Vista d’insieme delle connessioni
